Маркировка проводов блоков питания ATX.

Маркировка проводов блоков питания ATX.

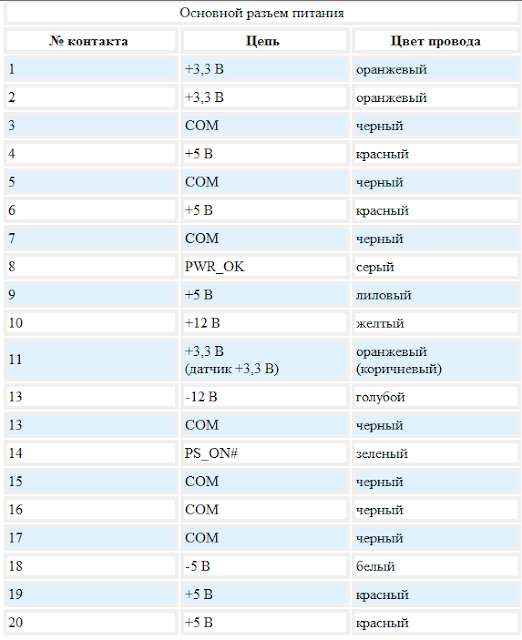

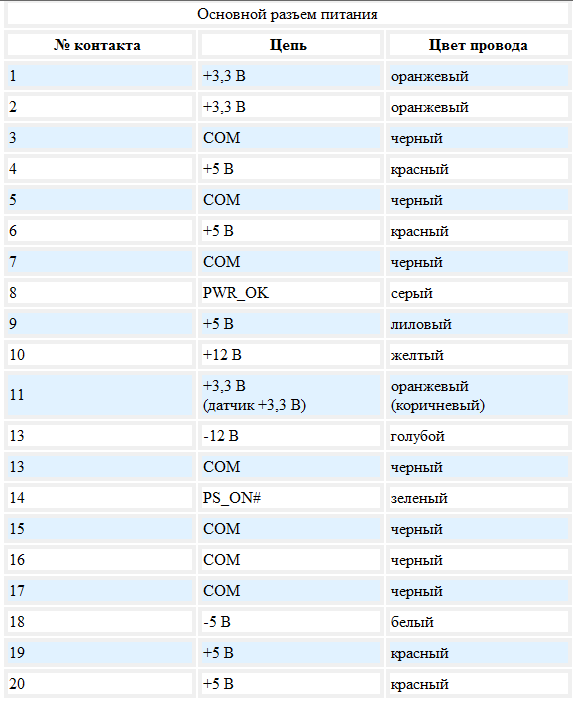

 В этой теме вы узнаете расположение и маркировку проводов блока питания ATX.















Дополнительный соединитель для блоков с большими выходными токами.



Разъем питания +12 вольт (АТХ для питания систем с Р4)

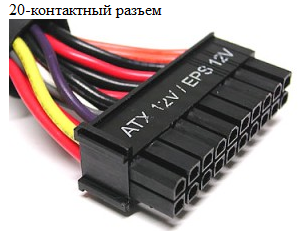

К стандартному 20-контактному разъему добавились еще 4 разъема.

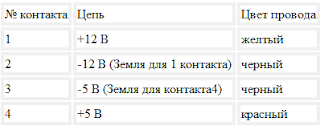

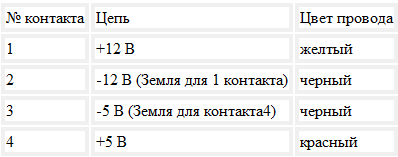

4-x контактный разъем питания Molex.







Самый популярный разъем из блока питания называется Molex-разъемом по названию фирмы-производителя.
Сам разъем молочного цвета с четырьмя проводами: желтым, красным и двумя черными. Эти коннекторы обычно обозначаются шифром 0015244048, но также возможен код 8981-04P, использующийся в ATX12V Power Design Guide ("Руководство для разработок в области питания стандарта ATX12V").
Таким типом разъёма питания обычно снабжаются кулеры, CD/DVD-приводы, IDE (U-ATA) жёсткие диски и некоторые SATA-жёсткие диски.






Через этот шестиконтактный коннектор PCIe-видеокарты получают дополнительное питание.



Разъём питания SATA.
